HY-LG系列流量测量节流装置

型号:HY-LG     类别:流量仪表

价格:¥ 面议      产地:江苏

HYLG系列自控成套节流装置,,具有测量精度高,安装方便,使用范围广,产品价格低廉等特点。被广泛应用于各种场合的流量测量。

产品介绍

详细参数

基本原理
          充满管道的流体,当它流经管道内的节流件时,流束将在节流件处形成局部收缩,因而流速增加,静压力降低,于是在节流件前后便产生了压差。流体流量愈大,产生的压差愈大,这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关,例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时,在同样大小的流量下产生的压差也是不同的。

结构分类

1、标准孔板  又称同心直角边缘孔板,孔板是一块加工成圆形同心的具有锐利直角边缘的薄板。孔板开孔的上游侧边缘应是锐利的直角。标准孔板有三种取压方式:角接、法兰及      D-D/2取压。为从两个方向的任一个方向测量流量,可采用对称孔板,节流孔的两个边缘均符合直角边缘孔板上游边缘的特性,且孔板全部厚度不超过节流孔的厚度。
规格:DN20~3000mm

2、标准喷嘴
特点:具有耐高温高压,耐冲击,使用寿命长,测量范围大,测量精度高。
应用场合:适用于高温高压蒸汽流量,热网管路,流速大的流体流量测量。
具有两种结构形式:ISA1932喷嘴和长径喷嘴。
a.ISA1932喷嘴上游面由垂直于轴的平面、廓形为圆周的两段弧线所确定的收缩段、圆筒形喉部和凹槽组成的喷嘴。ISA1932喷嘴的取压方式仅角接取压一种。
b.长径喷嘴  上游面由垂直于轴的平面、廓形为1/4椭圆的收缩段、圆筒形喉部和可能有的凹槽或斜角组成的喷嘴。长径喷嘴的取压方式仅D-D/2取压一种。
规格:DN<1000mm

3、经典文丘里管  文丘里喷嘴
特点:具有压力损失小,测量精度高,前后管长度短,使用寿命长的特点。用于水、气体的流量装置。
规格:50<DN<3500mm

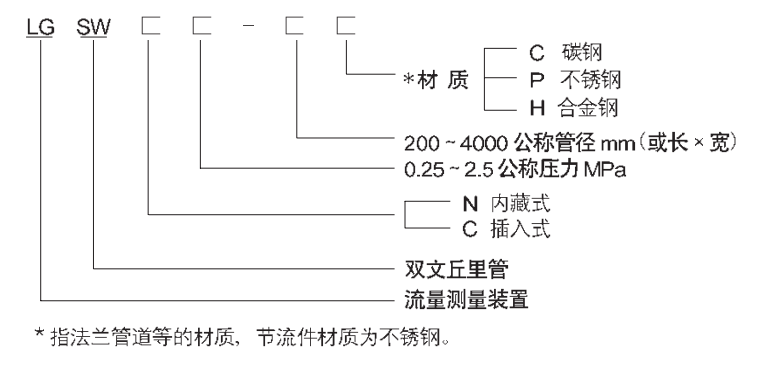

4、双文丘里管

特点:具有压力损失小,测量稳定的特点,适用于圆形或矩形管道的风量测量。

规格:DN200~4000mm


5、环形孔板、圆缺孔板、偏心孔板

特点:具有不易堵塞,前后直管较短的特点。适用于高炉煤气、焦炉煤气等含粉尘、杂志,较多的气体及液体的测量。

规格:DN-3500


6、双重孔板1/4圆喷嘴

特点:适用低雷诺数状态下各种流量,广泛应用于各种流速较低的液体、气体测量。

规格:DN25-600


7、阿牛巴流量计

特点:具有压力损失小、安装方便等特点。适用圆形、矩形管道的流量测量。

规格:PN<10DN50~4000


8、限流孔板

特点:具有限流、降压的特点,适用于限制流量或降低压力。

规格:DN10~1000


9、单、双室平衡容器

特点:适用于液体、汽包水位的高度测量。

规格:PN<32

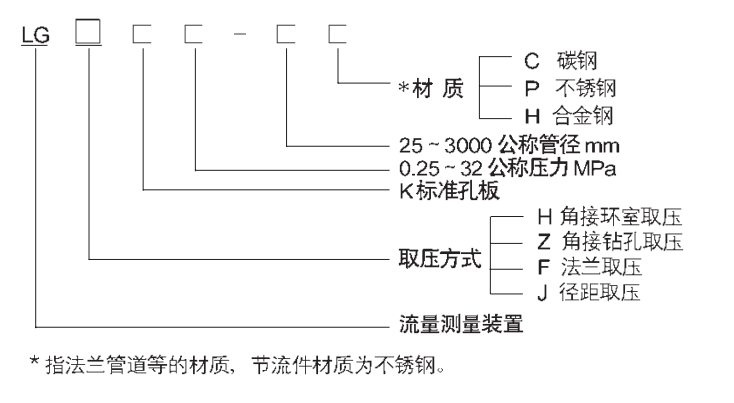

    1、标准孔板选型

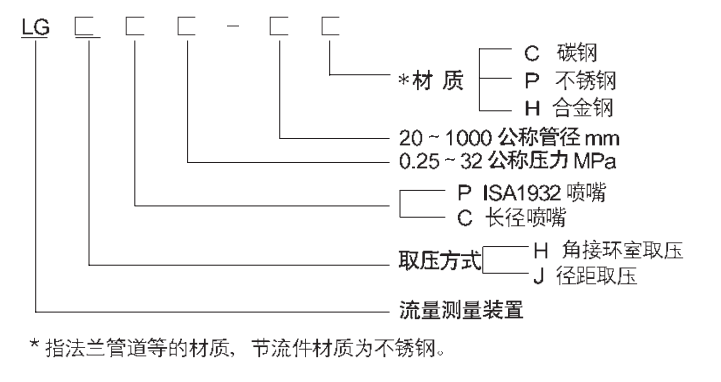

      2、标准喷嘴选型

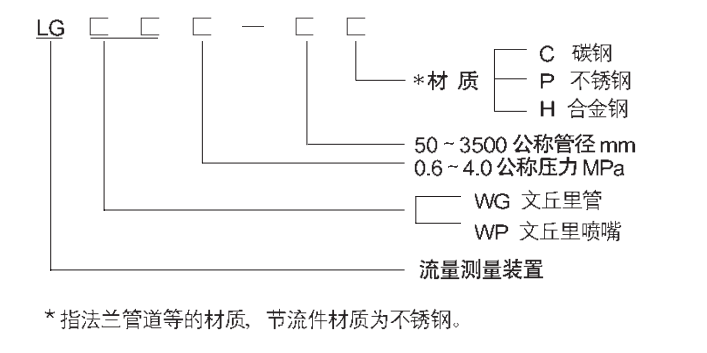

        3、经典文丘里管


     4、双文丘里管

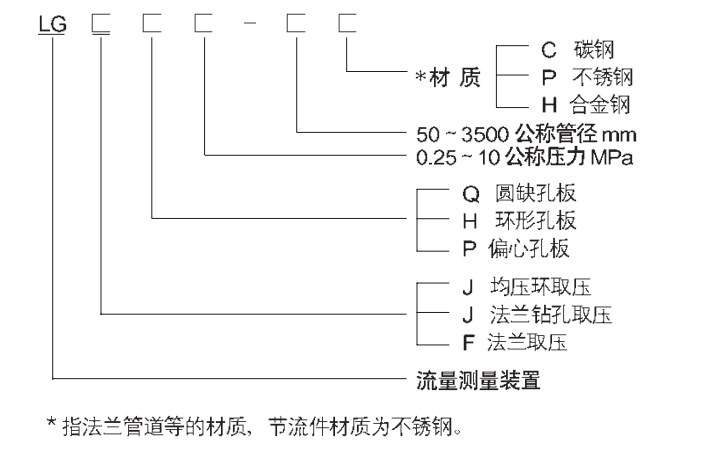

       5、环形孔板、圆缺孔板、偏心孔板选型

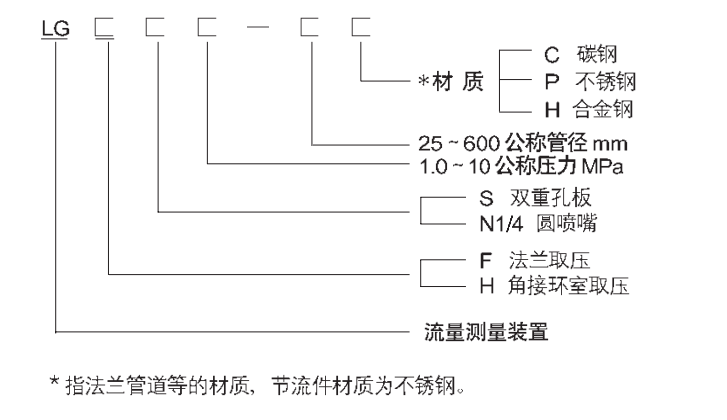

        6、双重孔板 1/4圆喷嘴

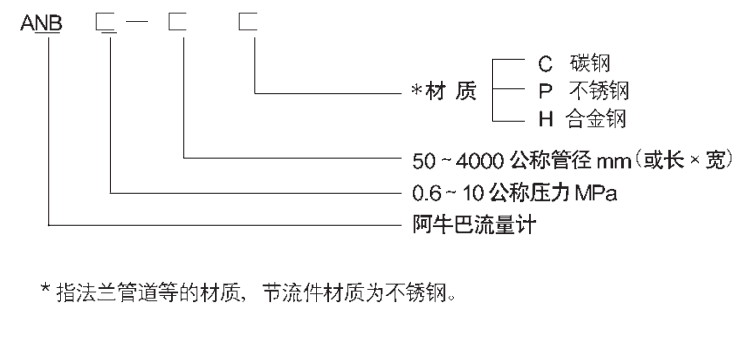

          7、阿牛巴流量计选型

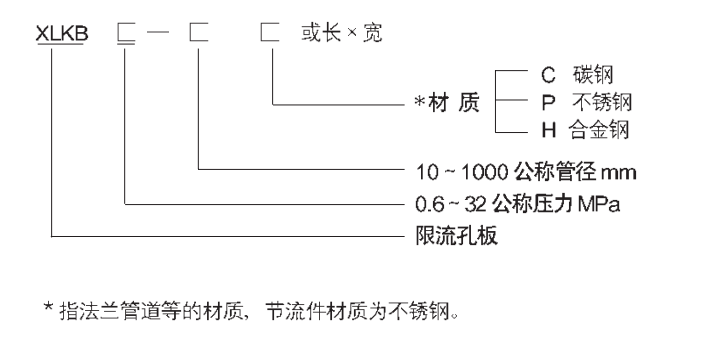

          8、限流孔板选型

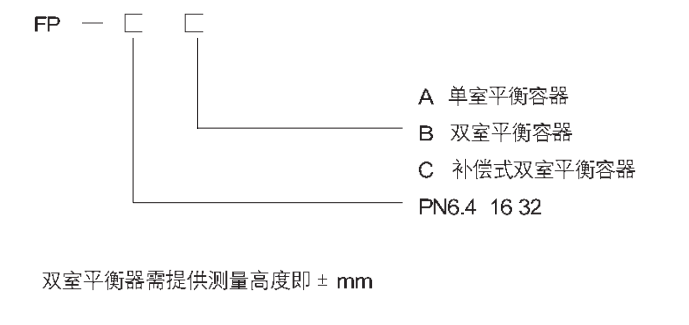

       9、单、双室平衡容器
