HY-3851/1151系列变送器

型号:HY-3851/1151     类别:压力仪表

价格:¥ 面议                   产地:江苏

HY-3851/1851系列小型化电容式压力(差压)变送器关键原材料、元器件和零部件均选用进口,整机经过严格组装和测试,该产品具有设计原理先进、品种规格齐 全、安装使用简便等特点。

产品介绍

详细参数

产品简介

HY-3851/1151系列小型化电容式压力(差压)变送器在机型外观上完全融合了目前国内最为流行,并被广泛使用的两种变送器(罗斯蒙特3051与横河EJA)的结构优点,给使用者有耳目一新的感觉。同时与传统的1151、CECC等系列产品在安装上可直接替换,有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展,该系列产品除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。


产品特点

1、 准确度高;
2、 稳定性好;
3、 二线制(特殊可四线制);
4、 固体元件,接插式印刷线路板;
5、 小型、重量轻、坚固抗震;
6、 量程、零点外部连续可调;
7、 正迁移可达500%;负迁移可达600%;
8、 阻尼可调;
9、 单向过载保护特性好;
10、无机械可动部件,维修工作量少;
11、全系列统一结构,零部件互换性强;
12、接触介质的膜片材料可选择;
(316L、TAN、HAS-C、MONEL等耐腐蚀材料)
13、防爆结构,全天候使用;
14、智能HART现场总线协议。


功能参数

★ 使用对象: 液体、气体和蒸汽
★ 测量范围: 0~0.1kPa至0~40MPa
★ 输出信号: 4~20mA DC(特殊可为四线制220V AC供电,0~l0mA DC输出)
★ 供电电源: 12~45V DC,一般为24V DC

★ 负载特性: 与供电电源有关,在某一电源电压时带负载能力见上图(负载特性),负载阻抗RL与电源电压 VS关系式为:RL≤50(Vs-12)

★ 指示表: 指针式线性指示0~100%等分刻度或LCD液晶式、LED数码管显示。

★ 防爆: a.隔爆型 dIIBT4

            b.本质安全型 iaIICT6

★ 量程和零点:外部连续可调

★ 正负迁移: 零点经过正迁移或负迁移后,量程、测量范围的上限值和下限值的绝对值,均不能超过测量 范围上限的100%。(智能型:量程比15:1) 最大正迁移量为最小调校量程的500%;最大负迁移量为最小调校量程的600%。

★ 温度范围: 放大器工作温度范围:-29~+93℃(LT型为:-25~+70℃)

                   灌充硅油的测量元件:-40~+104℃

                   法兰式变送器灌充高温硅油时:-20~+315℃,普通硅油:-40~+149℃

★ 静压: 1、4、10、25、32MPa

★ 湿度: 相对湿度为0~100%

★ 容积吸取量:<0.16cm3

★ 阻尼(阶跃响应):充硅油时,一般在0.2s到1.67s之间连续可调



技术数据

(不带迁移,在标准工作条件下,充硅油,316不锈钢隔离膜片)



★ 准确度: ±0.5%,±0.25%,±0.1%(智能型)

★ 死区: 无(≤0.1%)

★ 稳定性: 六个月内不超过最大量程的基本误差绝对值

★ 振动影响: 在任意轴向上,振动频率为200Hz时,误差为测量范围上限的±0.05%/g

★ 电源影响: 小于输出量程的0.005%/V

★ 负载影响: 电源如果稳定,则负载没有影响

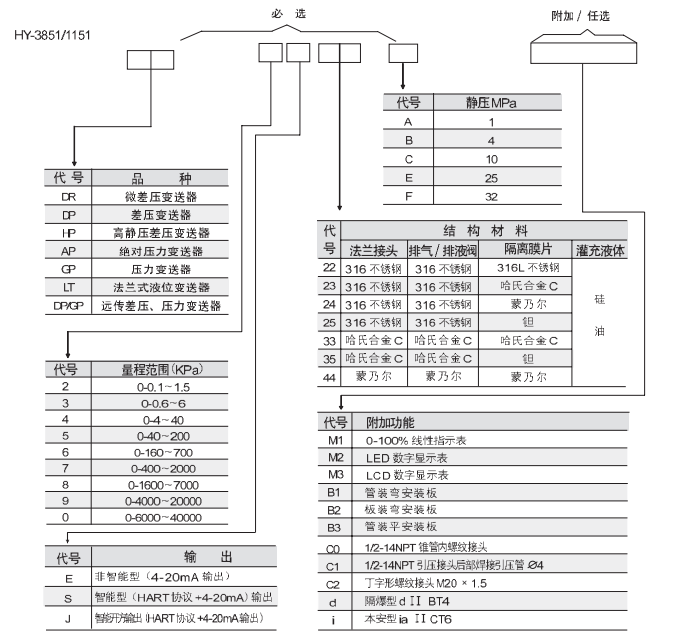

型号选择
