1   产品概况

XC-ST在线固含分析仪运用超声波技术、电磁兼容（EMC）技术、高精度A/D转换器，利用最先进的电子技术和独特算法，功能齐全，用于测量固液两相浆液浓度（或密度），特别适合氧化铝的矿浆、无压力自流管道矿浆、煤矿和泥浆等浆液介质测量。

主要技术指标及性能参数：

测量范围：0-80%（质量浓度），固含量：0-800g/L；测量精度：±2%F·S；分辨率：0.1%；介质温度：-20~120℃；环境温度：-30~60℃；工作压力：-0.1~1.6MPa；相对湿度：0-98%；防护等级：主机IP65/管段IP68；接线方式：四线制；供电电压：24VDC；输出信号：4-20mA；数据存储：实时记录2000条；显示方式OLED；管道直径：任意管径；安装方式：垂直（建议）、水平。

工作原理：传感器发射超声波，当浆液与探头接触，在传感器和浆液接触面发生能量的穿透和反射，通过分析处理穿透和反射回来的能量来计算出浆液密度。

主要特点：

1、采用超声波、电磁兼容（EMC）技术，非核安全；

2、蓝宝石传感器超级耐磨，寿命可达十年以上；

3、不受矿浆浓度和气泡影响；

4、体积浓度，质量浓度，密度三者可进行切换；

5、任意安装位置及不满管工况，调试时经现场标定，可提高测量精度；

6、可存储2000条数据，便于查询统计。

续保持产品内部干燥，防止低温损害及湿气凝结。

8.3 定期取样对比：建议1天/次，每班1次最佳；每周数据反馈厂家；

8.4 管段停机检修时需将管路冲洗干净，避免结垢；

8.5 每天检查仪表显示是否与 DCS 系统显示相对应。

8.6 使用时若仪表出现未知故障造成仪表不能正常工作，要及时与我司联系切勿自行拆机维修，以免扩大故障。

8.7 每周进行一次卫生清扫，保持密度计及配件的清洁。

8.8 每周检查一次管段法兰连接处和取样口位置有无渗漏浆液现象，如有渗漏应尽快处理。

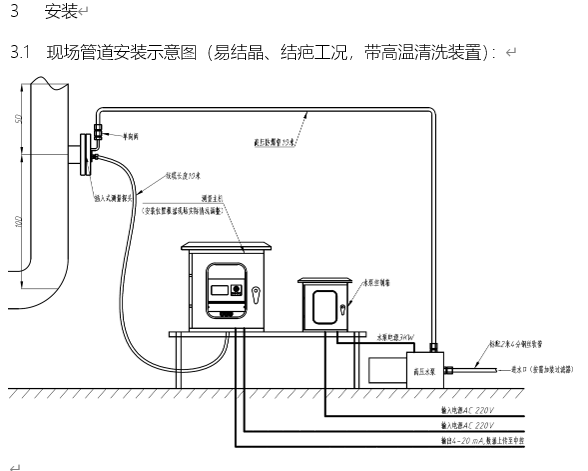

4  安装注意事项

·  常规工况可以任意安装位置。

·  特殊工况必须采用垂直安装、浆液自下而上的安装方式。

·  为了数据精准稳定，安装时应尽量避免选择产生气泡的位置安装。

·  管段安装位置：在具备条件情况下，应尽量远离循环泵、供浆泵。

·  吸收塔浆液出口位置应尽量远离搅拌器和氧化风机。

·  现场标定以取样称重的方法进行，暂不建议其它方法。

·  自流式安装需考虑好浆液流速、阀门开度及管段冲洗时间，保证不会因为浆液流速过低造成管路堵塞，影响正常测量；

·  自流式安装需考虑地坑容量问题，浆液过多时具备及时排走条件。

6.2  现场取样化验

调试前，应先对现场浆液密度进行人工取样确认,步骤如下：

第1步：首先准备电子秤、500ml量杯、量筒，各一个。

第2步：将量筒擦拭干净，放在电子秤上，并进行去皮。

第3步：用量杯接取一定量的浆液，搅拌均匀后平稳地将其倒入500ml的量筒内，直至量筒标记黑线处。

第4步：根据测量结果，计算浆液密度。

假设：电子秤显示的净重为620g，量筒内浆液体积500ml。

根据计算公式：                    =620/500=1.240g/cm³

计算出当前浆液密度为1.240g/cm³。

注意事项：

·  为了保证数据的准确性，取样口应尽量靠近该产品的测量点。

·  在倾倒之前，务必对烧杯内的浆液进行充分地搅拌，以确保其无沉淀。在倾倒的过程中，应小心谨慎，力求精准无误

避免浆液溅洒或溢出。

·  为了减小测量误差，需进行3次以上的取样、计算。

7   故障分析与排除

8   保养与维护

8.1 在产品的日常维护中，务必重视其清洁保养，确保产品防水﹑防潮、防腐蚀，并防止遭受任何外物的剧烈冲击或碰撞，以保障产品的长期稳定运行。

8.2 若选择室外环境安装产品时，需特别关注环境温度条件。若环境温度超出产品额定温度范围，应立即采取相应的保护措施：在高温环境下，应避免阳光直射、远离热源，并加强通风散热，以防过热；在低温环境下，则建议使用仪表保护箱或其它有效的防冻措施，并持
